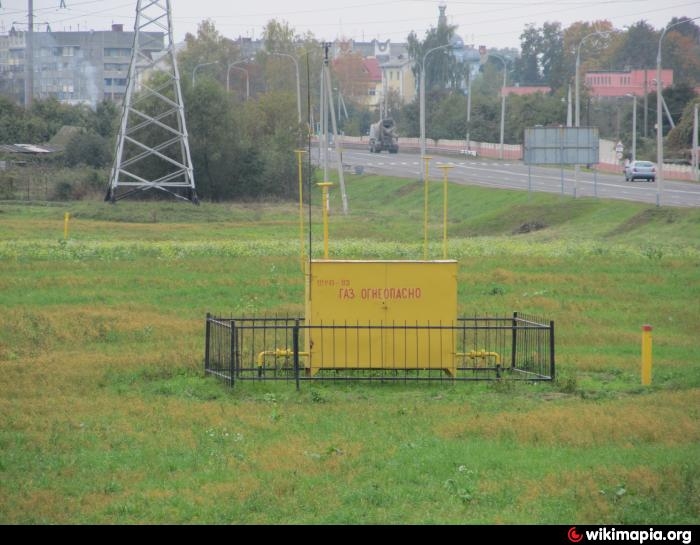

Осмотрим конструкцию и для чего нужен пункт редуцирования природного газа дальше ГРП, детали эксплуатирования и принадлежность. Функции газорегуляторных пунктов. ГРП применяются для снижения давления газового топлива после газораспределительной станции, вспомогательной очистки голубого топлива от механических примесей и удержании давления газа на требуемом значении с дальнейшей бесперебойной, безаварийной поставкой покупателям. В зависимости от подаваемого давления газового топлива на газопроводе, ГРП подразделяются на высокого (3-12 кгс/см2) и среднего давления (меньше 0,3 МПа).
газорегуляторных пунктов должны быть центральными (обслуживать группу абонентов) и объектовыми (обслуживать объекты одного абонента).
Особенность работы газорегуляторного пункта. Природный газ проходя входной газопровод подается на очистку, там происходит очистка от механических примесей, и через ПЗК попадает в регулятор давления, там давление газового топлива понижается и держится постоянным, независимо от расхода газа. В случае увеличения давления газового топлива далее регулятора (РД) более возможных показателей, к примеру при сбое работы регулятора давления - срабатывает гидрозатвор - ГЗ или ПСК, в этом случае избытки давления природного газа сбрасываются в атмосферу. Но если давление природного газа нарастает и сброс газового топлива через ПСК - (предохранительно сбросной клапан) ожидаемого эффекта не дал, задействуется ПЗК и поступление газового топлива на газовые установки через газорегуляторный пункт закрывается. Для обеспечения гарантированной транспортировки природного газа покупателю, при выходе из нормальной работы регулятора давления газорегуляторный пункт выполняют закольцовку по конечному давлению, или прокладывают в ГРПШ запасную ветку редуцирования. Несомненно в устройстве ГРПШ устанавливается байпасная линия, позволяющая поставлять газ и предоставлять автономное задание выходного давления газа на период капитального ремонта котельных или исполнения регламентных работ ГРП.
Различия газорегуляторных пунктов. Газорегуляторные пункты делятся между собой:
- По числу шагов понижения давления природного газа это одноступенчатые и многоступенчатые ГРП.
- По величине ниток редуцирования это многониточные и однониточные газорегуляторные пункты.
- По присутствующей резервной нитки редуцирования это ГРПШ с резервной линией преобразования и без.
- По элементу схемы газификации заказчика: тупиковые и закольцованные ШРП.
- По регулируемому давлению: ГРП низкого, среднего и высокого регулируемого давления. Взято с сайта проектировщиков proekt-gaz.ru
